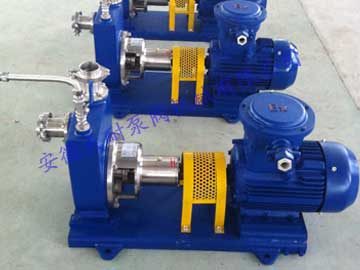

- 產品名稱：不銹鋼自吸泵—天耐泵閥
- 更新時間：2017-12-19 12:16:59
- 推薦度：
不銹鋼耐腐蝕自吸泵主要用途：SFB和SFBX系列泵可輸送溫度不高于90℃（直聯式）或不高于105℃（帶軸承托架式），含（或不含）有細小軟顆粒或纖維質，帶腐蝕性或有衛生要求的液體，SFB和SFBX系列泵還具有自吸性能兩系列泵廣泛適用于食品、飲料、醫藥、污水處理、化工、電鍍、漂染、精細化工等行業使用。
小型不銹鋼自吸泵安裝說明：
1、泵裝置的輸送管道聯接處，特別是輸入管道的聯接處須***聯接可靠，密封良好。
2、SFB型泵如安裝高于抽吸液面時，吸入管進水口應安裝底閥，SFBX自吸泵在自吸范圍內吸入管不必安裝底閥。
3、所輸送液體如混有竹、木、石、金屬等體積過大或過長的硬物時，吸入管進水口處須***裝上濾網，以免上述之物體被吸入泵內造成卡死葉輪損壞電機或水泵零件。
4、水泵裝置一般應有過載與短路保護裝置，如保險絲及過流繼電器，并應根據電機標牌的電流調整保護裝置的設定位。
注：一、SFB泵的安裝高度10.09-（NPSH）r-0.5-hw,hw為吸入管路水阻。
二、SFBX泵的安裝高度≈允許吸上真空高度-hw
注二：25SFBX-8型，25SFBX-8D型泵，其自吸高度為3米時，自吸時間≦3分鐘。
其余各型號泵在自吸高度為4米時，自吸時間≦3分鐘。
注三、型號表示說明
50SFB-22 50----吸入口直徑（毫米） SFB----耐腐蝕離心泵 22---額定揚程（米）
25SFBX-13D 25--- 吸入口直徑（毫米） SFBX---耐腐蝕離心泵 13--額定揚程（米） D---表示配單相電機，如無D字樣，則為配三相電機。
材料：1、過流零件及連接架：1Cr18Ni9TI不銹鋼。
2、機械密封：靜環：陶瓷（SiC）。動環：石墨浸漬呋喃樹脂。
3、橡膠結構件：氟橡膠。1Cr18Ni9Ti不銹鋼。
4、如輸送介質或使用條件與本泵配置不相配時，可另議配置其他材質。如過流部件配316不銹鋼材質，軸封可配聚四氟乙烯或其他種類的動靜環等。
自吸泵技術參數：
型 號 | 型 號 單相/220伏/50赫 | 電機功率 | 口徑（毫米）2525252540405050 | 效率% | 揚程H（米）流程Q（米3/小時） | 允許吸上真空高度（米） |
25SFBX-8 | 25SFBX-8D | 0.25 | 40 | H9876543 Q2.333.54.34.85.25.5 | 5.5 | |
25SFBX-13 | 25SFBX-13D | 0.55 | 40 | H1615141312108.59.510Q344.866.57.512108 | 4 | |
40SFBX-18 | 40SFBX-18D | 1.5 | 49 | H21201918161412108Q678.510121415.517.318.5 | 4 | |
| 50SFBX-22 | 3 | 50 | H282625242220181614Q8.511.513.514.516.51920.52223.8 | 4 |
型 號 三相/380伏/50赫 | 型 號 單相/380伏/50赫 | 電機功率 （千瓦） | 口徑（毫米）25204025504050405040 | 效率% | 揚程H（米） 流程Q（米3/小時） | 汽蝕余量 （NPSH）R（米） |
25SFB-8 | 25SFB-8D | 0.25 | 43 | H11108643 Q0.82.545.26.87.5 | 4.5 | |
40SFB-13 | 40SFB-13D | 0.55 | 45 | H1514131210865 Q3.5567.59.51112.513 | 3.5 | |
50SFB-18 | 50SFB-18D | 1.5 | 52 | H2221201816141210 Q35.591316182021 | 3.5 | |
50SFB-20 | 50SFB-20 | 2.2 | 55 | H272624222018161412Q710.516192223.8262728.5 | 3.5 | |
50SFB-25 | 3 | 56 | H302826252422201816Q12.518.5222324.52627.529.531 | 3.5 |
